Módulo de Relé Temporizador Programable D-FLIFE DC 6-30V

Descripción

Voltaje: 6V~30V (soporta micro USB 5.0V)
Capacidad de Salida: puede controlar no más de DC 30V 5A AC o 220V 5A
Corriente en reposo: 20mA
Corriente de funcionamiento: 50mA
Temperatura de funcionamiento: -40C~85C
Rango de temporización: 0.1 segundos a 999 minutos (ajustable continuamente)
Fuente de señal de activación: activación de nivel de alta tensión (3.0V~24V), tierra de señal y tierra del sistema no están conectadas para mejorar la capacidad de anti-interferencia del sistema (o puedes conectarlas).
Aislamiento por Optoacoplador: mejora la capacidad de anti-interferencia, después de la configuración de parámetros, se memoriza para siempre. Advertencia: El contacto del relé es pasivo y produce electricidad; 1 canal tiene la función de control encendido/apagado.
P1: Después de la señal de activación, el interruptor se conecta durante el tiempo "OP", luego se desconecta; dentro del tiempo "OP":
P1.1: si la señal de activación se repite, es inválida.
P1.2: si la señal de activación se repite, reinicia la temporización.
P1.3: si la señal de activación se repite, el interruptor se desconecta, detiene la temporización.
P-2: Después de la señal de activación, el interruptor se desconecta durante el tiempo "CL", luego el interruptor se conecta durante el tiempo "OP", y se desconecta después de la temporización.
P3.1: Después de la señal de activación, el interruptor se conecta durante el tiempo "OP", luego el interruptor se desconecta durante el tiempo "CL", y entra en bucle. Si hay señal de activación durante el bucle, el interruptor se desconecta y detiene la temporización. Los tiempos de bucle (LOP) se pueden establecer.
P3.2: Después de encender, no se necesita señal de activación, el interruptor se conectará durante el tiempo "OP", luego se desconectará durante el tiempo "CL", y entrará en bucle. Los tiempos de bucle (LOP) se pueden establecer.
P-4: Función de retención de señal. Si hay señal de activación, la temporización se reiniciará, el interruptor permanece conectado; cuando la señal desaparece, se desconectará después del tiempo "OP". Durante la temporización, si hay una señal, la temporización se reiniciará.
OP: Tiempo de conexión. CL: Tiempo de desconexión. LOP: Tiempos de bucle (1~999, "---" indica tiempos infinitos).
C-L Modo de sueño: dentro de 5 minutos, sin operación; ni
Paquete incluido:

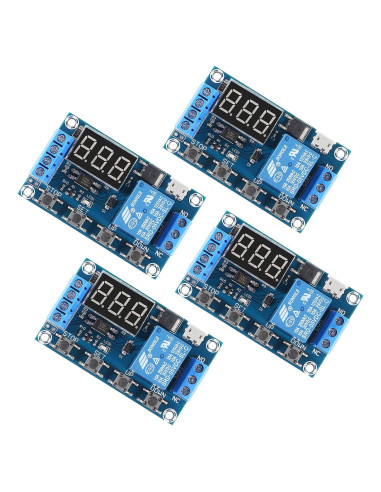

4 * Módulo de Relé Temporizador Programable DC 6-30V

Características destacadas

• Modos de retraso programables para controlar los tiempos del relé, ampliamente utilizados en hogares inteligentes, control industrial, riego automático, ventilación interior, equipos de protección, etc.
• Voltaje de funcionamiento: DC 6V - 30V, soporte de alimentación micro USB 5V. Activación de nivel alto: 3V - 24V. Carga máxima NO (Normalmente abierta) < AC 250V/10A, < DC 30V/10A. Rango de temporización: 0.1s ~ 999mins (ajustable continuamente).
• Diodo incorporado para proporcionar protección contra polaridad inversa accidental para los circuitos.
• Si no hay operación dentro de 5 minutos, el tubo digital de la placa del relé se apagará automáticamente. Presionar cualquier botón puede despertarlo.
• OP (tiempo de conducción) / CL (tiempo de apagado) / LOP (tiempos de circuito) se pueden establecer individualmente, y los parámetros son mutuamente independientes. Todos los parámetros se guardan permanentemente una vez configurados. Las funciones y parámetros se pueden revisar o cambiar en un momento posterior.

Modelo de esta publicación

• Color: Micro

Especificaciones técnicas

• Color: Micro
• Fabricante: D-FLIFE
• País de origen: China
• Peso: 0.2 kg
• Dimensiones: Ancho: 10.63 cm, Alto: 10.63 cm, Profundidad: 10.63 cm
