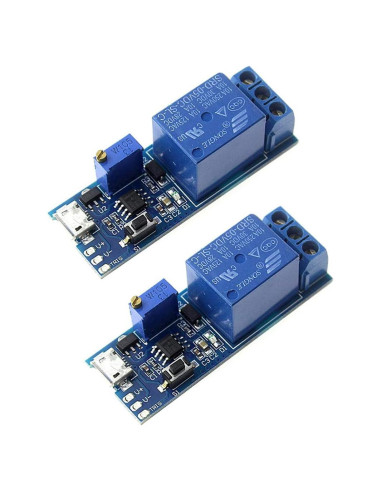

Módulo de Relé HiLetgo 5V-30V con Retardo Ajustable 24s

Descripción

Características: 1. Voltaje de trabajo: voltaje amplio 5 ~ 30V, con un indicador de relé. 2. Modo de operación: el estado inicial, el módulo emite: normalmente abierto (NO) y el terminal común (COM) está desconectado, normalmente cerrado (NC) y el terminal común (COM) conectado. Proporcionando una señal de pulso bajo, o toque del botón de disparo, el relé y las luces indicadoras, el estado de salida: normalmente abierto (NO) y Común (COM) conectado, normalmente cerrado (NC) y el terminal común (COM) está desconectado. Después de 0-24 segundos (este tiempo se puede ajustar según sus necesidades) el relé se apaga, volviendo al estado anterior al disparo. 3. La longitud del ajuste de tiempo por potenciómetro, por defecto 0-24 segundos. Si necesita más tiempo, puede reemplazar el capacitor más grande (C2) o el potenciómetro. Tiempo de retardo T = 1.1RC. Por ejemplo: capacitor de 22uf y resistor de 1M, entonces T = 1.1 * 0.000022 * 1000000 = 24.2 segundos. 4. El módulo puede controlar: 10A / 250VAC, 10A / 30VDC de carga. 5. El relé tiene una protección de rueda libre. 6. El terminal de entrada de señal de disparo está diseñado con un circuito de tracción y filtrado, mejorando la capacidad anti-interferencias, adecuado para control industrial. Muchos fabricantes añaden el aislamiento de optoacoplador, pero no hay separación entre el suelo del módulo y el suelo de la señal, no lograría el efecto de interferencia. Después de la prueba se encontró que solo se mejora la estabilidad del puerto de entrada de señal a la interferencia, independientemente de si este módulo está bajo un entorno de interferencia electromagnética, o en el momento de encendido y apagado, el relé no producirá mal funcionamiento. 7. Dimensiones: 5.4 * 1.9 * 1.8cm (L * W * H) Aplicaciones: 1. Antirrobo, alarma, interruptor de retardo de edificio, control de sonido y luz interruptor de luz. 2. Equipos de vehículos alimentados con retardo, para prevenir corrientes grandes generadas al arrancar el coche que quemen el equipo del vehículo. Paquete incluido: 2* Módulo de Interruptor de Control de Relé de Tiempo de Retardo 5V -30V

Características destacadas

• Módulo de Relé de Interruptor de Retardo de Tiempo Ajustable
• Fuente de alimentación MicroUSB 5.0V con un puerto de entrada, fácil de usar, voltaje de suministro amplio de 5 ~ 30V.
• Ajustando el potenciómetro se puede establecer la longitud del tiempo.
• Capacidad anti-interferencias, el relé no tendrá mal funcionamiento ante diversas interferencias, adecuado para control industrial.

Especificaciones técnicas

• Marca: HiLetgo
• Potencia: 300 vatios
• Material: hierro
• Voltaje de bobina: 30 Voltios
• Tipo de contacto: Normalmente Abierto, Normalmente Cerrado
• Fabricante: HiLetgo
• Tipo de montaje: Montaje en Superficie
• Tipo de conector: Conectar (Microusb), Na
• Clasificación de corriente: 10 Amperios
• Tiempo de operación: 24 Segundos
• Modo de operación: Apagar
• Material de contacto: Aleación de Cobre o Aleación de Plata
• Baterías incluidas: No
• Baterías requeridas: No
• Sistema de medición: Métrico, Imperial
• Número de terminales: 2
• Clasificación de corriente de contacto: 10 Amperios
• Corriente máxima de conmutación: 10 Amperios
• Voltaje máximo de conmutación: 30 Voltios
• Voltaje mínimo de conmutación: 5 Voltios
• Peso: 0.2 kg
• Dimensiones: Ancho: 10.32 cm, Alto: 8.09 cm, Profundidad: 1.8 cm
