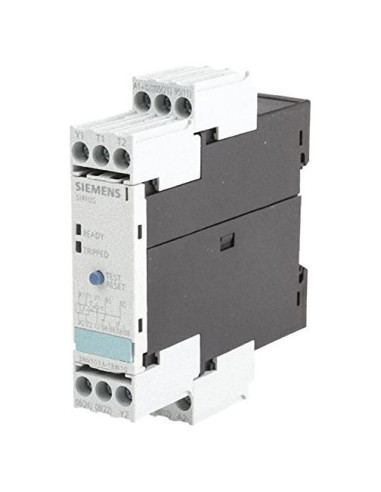

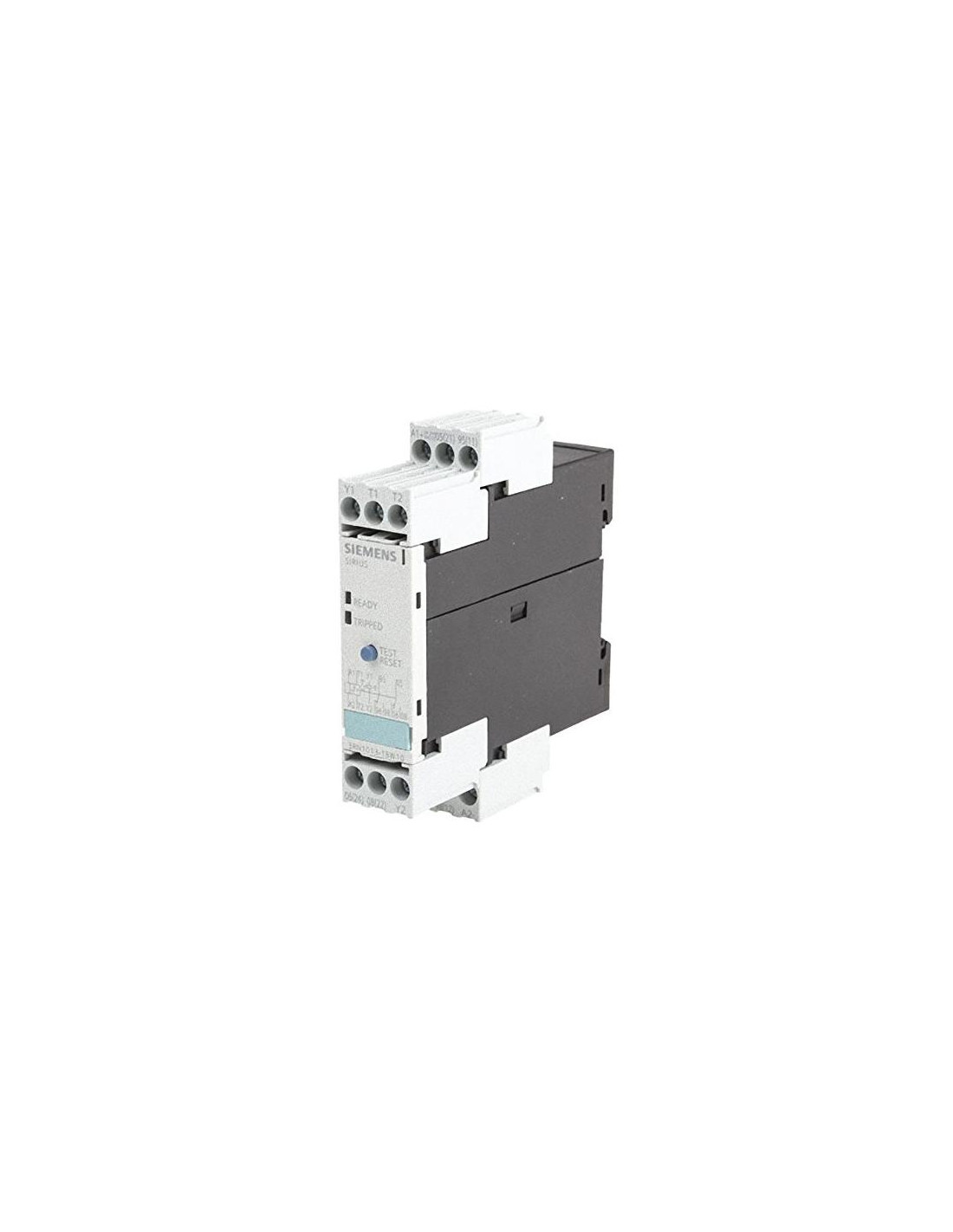

Relé de Protección de Motor Siemens 3RN10131BW10 24-240VAC/VDC

Descripción

La unidad compacta está equipada con un LED rojo (DISPARADO) para indicar el disparo y un contacto SPDT. Después de que el dispositivo ha disparado, se reinicia automáticamente después de que los termistores se han enfriado. El contacto común del contacto SPDT está conectado al voltaje de control. Este dispositivo es particularmente adecuado en circuitos en los que el circuito de control y el circuito de señalización están al mismo potencial, por ejemplo, en cajas de control locales. Las unidades estándar están equipadas con dos LEDs (LISTO y DISPARADO) y con 1NO y 1NC para desconexión y señalización. Están disponibles con REINICIO automático (3RN1010), REINICIO manual (3RN1011) o REINICIO manual/automático y remoto (3RN10 12). La unidad 3RN10 12 se mantiene en caso de fallo de suministro. Si el voltaje de control falla, un disparo anterior será memorizado. Una función de REINICIO remoto se implementa conectando un pulsador externo con un contacto NO a los terminales Y1 y Y2. Si los terminales Y1 y Y2 están puenteados, el disparo es seguido por un REINICIO automático. En las unidades de disparo de protección de motor termistor 3RN10 13, el circuito del sensor también se monitorea para un cortocircuito. El disparo debido a un cortocircuito se indica mediante un LED rojo parpadeante. El diseño monostable también indica un corte de cable en el circuito del sensor mediante el parpadeo del LED rojo. La unidad de disparo 3RN10 13 está equipada con funciones de REINICIO manual, remoto y automático. El botón de PRUEBA/REINICIO se puede usar para reiniciar manualmente la unidad de disparo. Una función de REINICIO remoto se implementa conectando un pulsador externo con un contacto NO a los terminales Y1 y Y2. Si los terminales Y1 y Y2 están puenteados, el disparo es seguido por un REINICIO automático.

Características destacadas

• Mono estable
• Dimensiones del Paquete: 7.74 H x 27.43 L x 24.51 W (centímetros)
• Peso del Paquete: 0.158 kilogramos
• País de Origen: Estados Unidos

Especificaciones técnicas

• Fabricante: Siemens
• Número de modelo del artículo: 3RN10131BW10
• Está descontinuado por el fabricante: No
• Peso: 0.2 kg
• Dimensiones: Ancho: 30.48 cm, Alto: 30.48 cm, Profundidad: 7.62 cm
