LCD 16x2 RGB SparkFun SerLCD, Pantalla Negra, 3.3V

Descripción

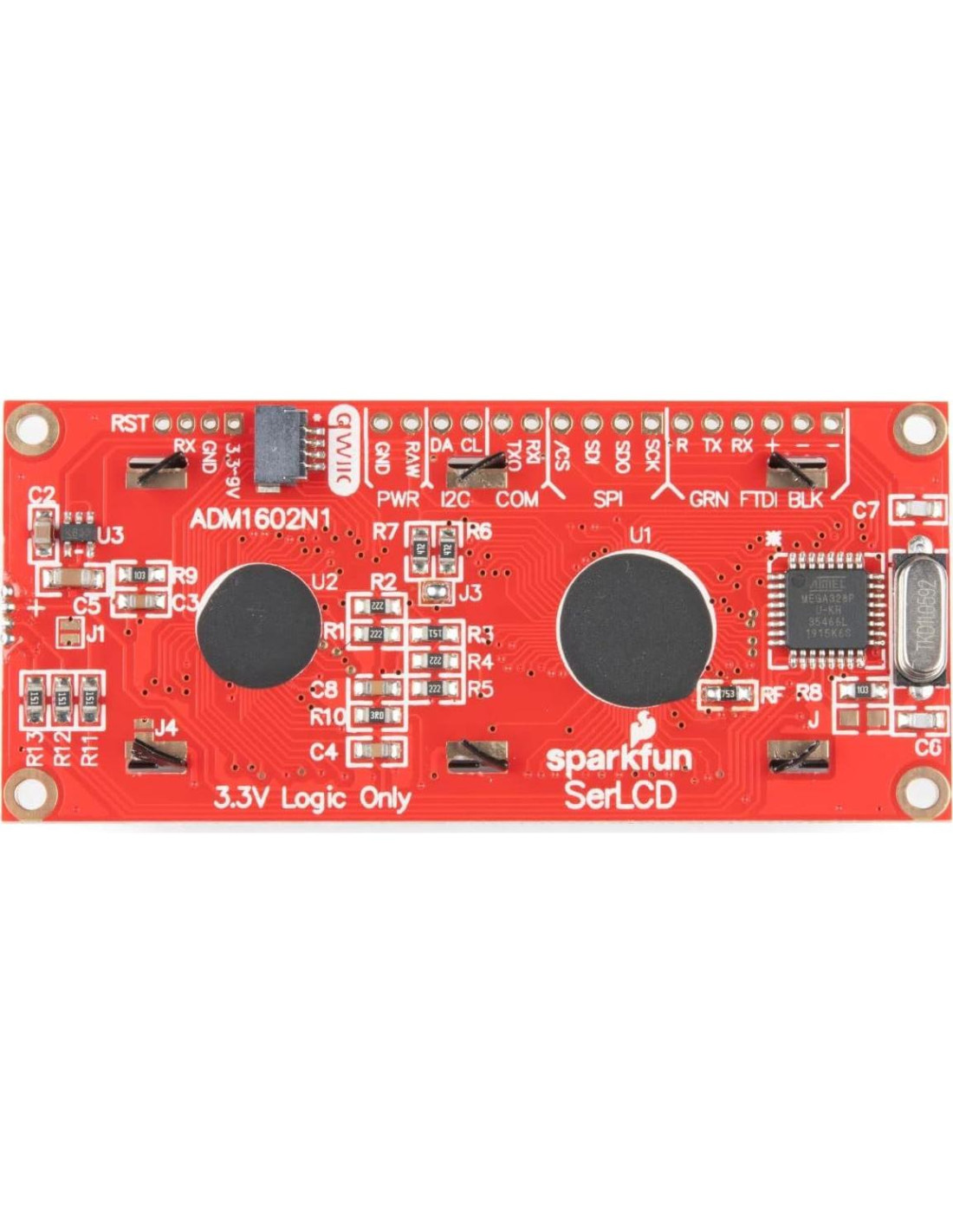

El SparkFun SerLCD es un LCD habilitado para serie basado en AVR que proporciona una solución simple y rentable para agregar un LCD de 16x2 RGB en Pantalla Negra a tu proyecto. Hemos renovado seriamente el diseño de la PCB en la parte posterior de la pantalla al incluir un ATmega328P que maneja todo el control de la pantalla, lo que significa que ya no se necesita una mochila. Esta pantalla ahora puede comunicarse de tres maneras diferentes: serie, I2C y SPI. Viene equipada con un conector Qwiic, llevando los LCDs en serie al ecosistema Qwiic. Esto simplifica la cantidad de cables necesarios y permite que tu proyecto muestre todo tipo de texto y números. El microcontrolador AVR ATmega328P a bordo utiliza un cristal de 11.0592 MHz para una mayor precisión de comunicación con tasas de baudios ajustables de 1200 a 1000000, pero está configurado por defecto a 9600. El firmware para este SerLCD es completamente de código abierto y permite cualquier personalización que puedas necesitar. Nota: Dado que el SerLCD es un dispositivo de 3.3V, asegúrate de convertir a lógica de 3.3V dependiendo de tu microcontrolador o computadora de placa única elegida. De lo contrario, podrías arriesgarte a dañar tu placa. El Sistema de Conexión Qwiic de SparkFun es un ecosistema de sensores, actuadores, escudos y cables I2C que hacen que la creación de prototipos sea más rápida y menos propensa a errores. Todas las placas habilitadas para Qwiic utilizan un conector JST de 4 pines y 1 mm de paso común. Esto reduce la cantidad de espacio PCB requerido, y las conexiones polarizadas significan que no puedes conectarlo incorrectamente.

Características destacadas

• 16x2, Pantalla RGB en Negro. Tres opciones de comunicación: Serie, I2C y SPI. Dirección I2C ajustable controlada a través de comandos especiales de software (0x72 por defecto). Conexión Qwiic.
• El AVR ATMega328p (compatible con el bootloader de Arduino) está poblado en la parte posterior de cada pantalla LCD y maneja todo el control del LCD. Firmware de código abierto y compatible con el bootloader de Arduino permite actualizaciones a través del IDE.
• Restablecimiento de emergencia a la configuración de fábrica (puente RX a GND al iniciar). Carácter de retroceso operativo. El búfer de entrada almacena hasta 80 caracteres.
• La modulación por ancho de pulso de la retroiluminación permite el control directo del brillo de la retroiluminación y el consumo de corriente. La modulación por ancho de pulso del contraste permite una cantidad de contraste definida por software.

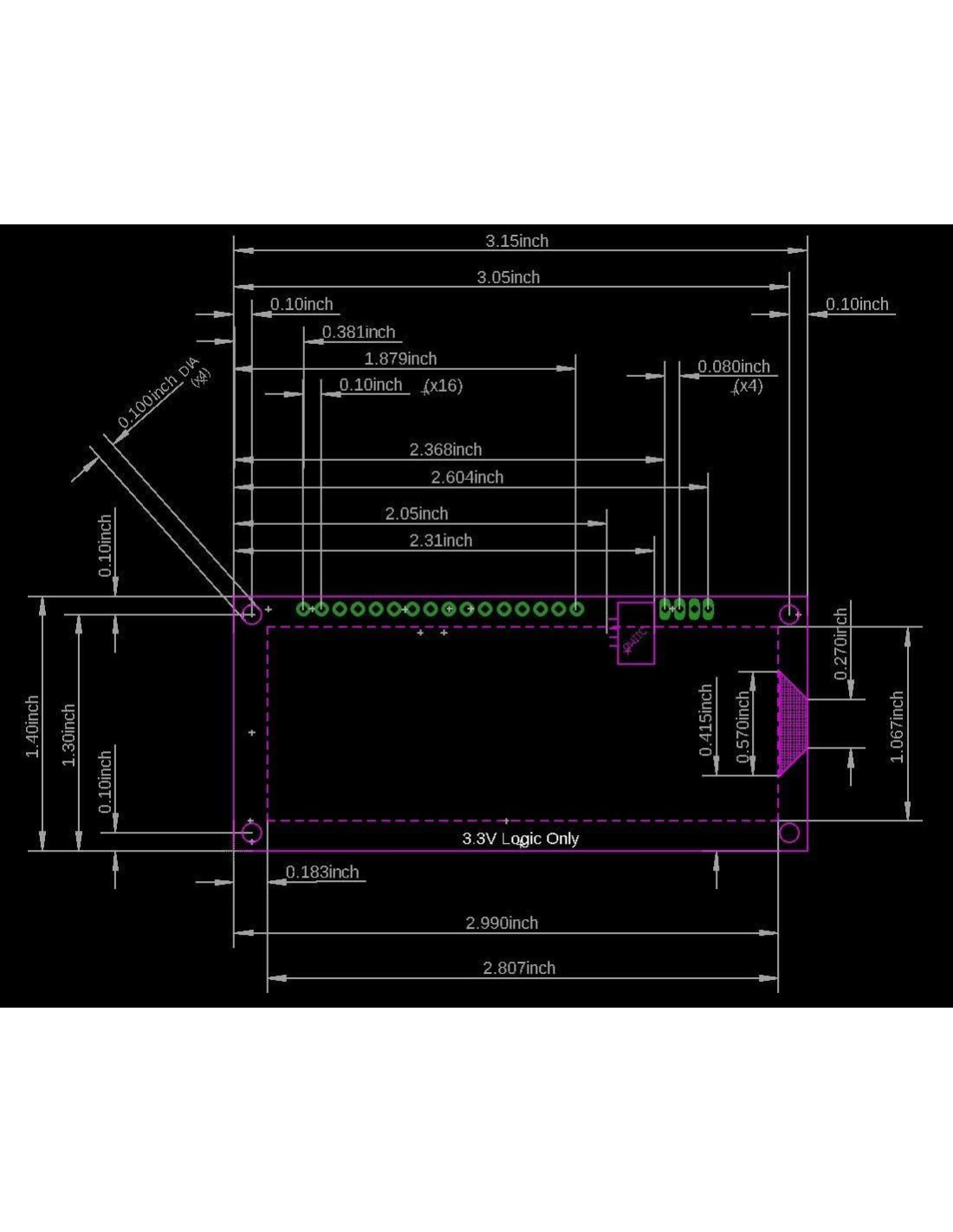

• Pantalla de inicio definible por el usuario. Dimensiones (LxWxH): 80.02x36.13x14.27 mm. Peso: 0.0022 kg.

Especificaciones técnicas

• Fabricante: SparkFun Electronics
• País de origen: EE.UU.
• Número de modelo del artículo: LCD-16397
• Peso: 0.23 kg
• Dimensiones: Ancho: 3.81 cm, Alto: 8.09 cm, Profundidad: 1.5 cm
