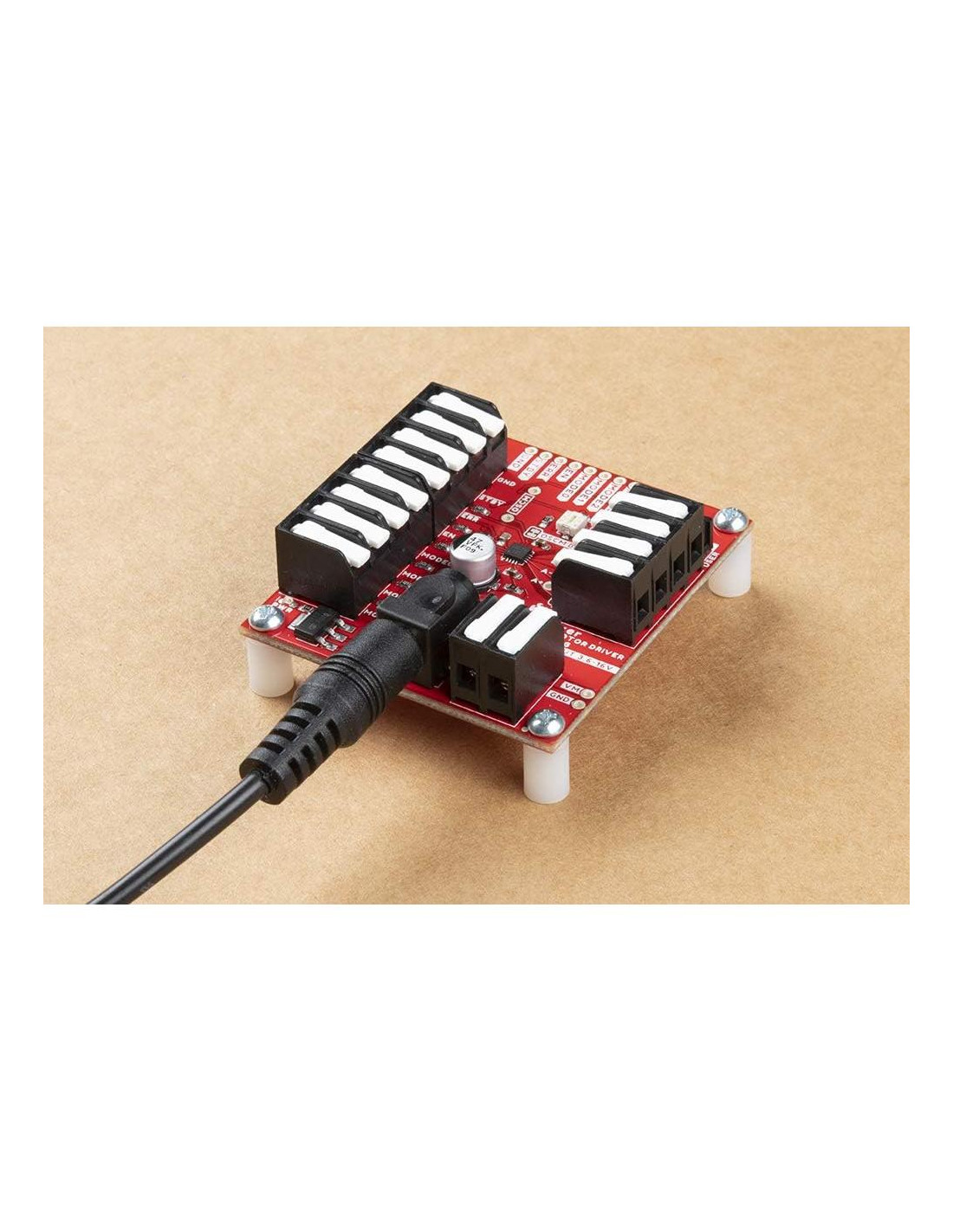

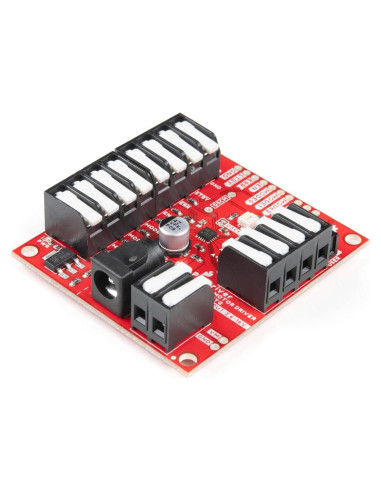

Controlador de Motor Paso a Paso SparkFun TC78H670FTG 2A

Descripción

El SparkFun ProDriver facilita el inicio del desarrollo con el controlador de motor paso a paso bipolar TC78H670FTG. Los terminales de bloqueo proporcionan conexiones instantáneas sin soldadura a cada función ofrecida. Utiliza nuestra extensa biblioteca compatible con Arduino con 10 ejemplos, y puedes explorar rápidamente las muchas características de este preciso y pequeño tamaño de paquete del IC controlador de motor. Además del control de alta resolución (hasta 1/128 de un paso), el ProDriver se puede controlar a través de un método tradicional de entrada de reloj o comandos seriales. Ambos métodos se demuestran en la biblioteca compatible con Arduino. El método de comando serial es especialmente único en que permite al usuario controlar con precisión la fase, el par, el límite de corriente y la relación de decaimiento mixto de cada bobina inmediatamente durante el paso. La mayoría de los ICs de controladores de motores paso a paso requieren el uso de un trimpot externo para establecer el límite de corriente, pero con el ProDriver, puedes ajustar esto con precisión a través de comandos seriales. El TC78H670FTG Controlador de Motor Paso a Paso Bipolar Controlado por Reloj y Serial Terminales de bloqueo para acceso plug and play (¡sin soldadura requerida!) Permite operación de paso completo, medio, cuarto, 1/8, 1/16, 1/32, 1/64, 1/128 Voltaje de suministro de energía: 3.6 V a 16.0 V Calificaciones de corriente de salida: 2.0 A (máx) Protección adicional contra sobrecorriente proporcionada por un PTC a bordo Funciones de detección de errores múltiples (Apagado térmico (TSD), Sobre corriente (ISD), carga del motor abierta (OPD) y bloqueo por bajo voltaje (UVLO)) Cobre expuesto para disipador de calor opcional en la parte inferior Soporte extenso de biblioteca compatible con Arduino con 10 ejemplos.

Características destacadas

• TC78H670FTG Controlador de Motor Paso a Paso Bipolar Controlado por Reloj y Serial
• Terminales de bloqueo para acceso plug and play (¡sin soldadura requerida!). Permite operación de paso completo, medio, cuarto, 1/8, 1/16, 1/32, 1/64, 1/128. Voltaje de suministro de energía: 3.6 V a 16.0 V
• Calificaciones de corriente de salida: 2.0 A (máx). Protección adicional contra sobrecorriente proporcionada por un PTC a bordo. Funciones de detección de errores múltiples (Apagado térmico (TSD), Sobre corriente (ISD), carga del motor abierta (OPD) y bloqueo por bajo voltaje (UVLO))
• Cobre expuesto para disipador de calor opcional en la parte inferior. Soporte extenso de biblioteca compatible con Arduino con 10 ejemplos.
• Nota: Solo la placa. No incluye separadores, tornillos, cables, microcontrolador o motor paso a paso.

Especificaciones técnicas

• Importación: Hecho en EE. UU.
• Fabricante: SparkFun Electronics
• País de origen: EE. UU.
• Número de modelo del artículo: ROB-16836
• Baterías requeridas: No
• Peso: 0.2 kg
• Dimensiones: Ancho: 5.24 cm, Alto: 5.79 cm, Profundidad: 1.6 cm
