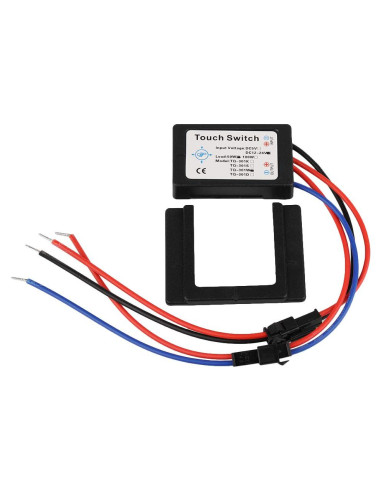

Interruptor Táctil DC 12-24V para Lámparas LED SZZIJIA TQ-301W

Descripción

Pasos de instalación: Nota: Por favor, apague el interruptor principal antes de la instalación. 1. Conecte el cable rojo y el cable negro en el host a "+, -" entrada DC: 12-24V, y el cable rojo y el cable azul a "+, -" salida DC: 12-24V a la tira de luz LED. 2. Diseñe un punto táctil en el espejo, el tamaño del punto táctil debe ser de 18-20mm, primero, apague el mercurio alrededor del punto táctil de la lente, el ancho del mercurio apagado es mejor de 1.5-2MM, la parte del mercurio apagado puede revelar la luz de fondo, de un vistazo se puede ver la posición táctil, lo que es hermoso y también conveniente para encontrar la posición del interruptor táctil. 3. Al instalar el interruptor, haga una cruz central en el punto táctil. Hay tres líneas de flecha en la ranura del interruptor, y las tres líneas de flecha deben alinearse con cualquiera de las tres líneas de la cruz en el punto táctil. (Porque el diámetro más central de la placa del interruptor táctil es de 15mm para el área de detección táctil. Por lo tanto, el área de detección táctil en la placa del interruptor táctil debe alinearse con el punto táctil de la parte de mercurio del espejo), y solo se puede tocar después de la alineación. La ranura viene con adhesivo, y hay una etiqueta en la superficie del adhesivo. Retire la etiqueta y péguela en el lado opuesto de la lente, y presione la caja del interruptor en la ranura después de pegar. Se puede pegar a la ranura de otras maneras y luego fijar.

Características destacadas

• 1. este interruptor es un interruptor de detección táctil aislado, adecuado para medios (como vidrio, acrílico, plástico, cerámica, etc.) en todo tipo de lámparas, en caso de protección de aislamiento sin tocar las partes metálicas a través del vidrio puede inducir para activar el funcionamiento del interruptor, función táctil, alto rendimiento de seguridad. El uso del interruptor no tiene desgaste mecánico, larga vida, el interruptor instalado después del espejo frontal no puede ver los accesorios del interruptor, solo ver la luz de fondo que revela la marca táctil, hermosa.
• 2. El indicador de estado de encendido y apagado está diseñado en la placa del interruptor táctil, y la luz de fondo y el interruptor táctil están diseñados como uno. Cuando la fuente de alimentación y el interruptor están conectados, la luz de fondo indicadora en la placa del interruptor será azul después de que la fuente de alimentación esté encendida. (Color de fondo opcional, como rojo, azul, blanco)
• 3. función del interruptor táctil: cuando el cuerpo toca la luz por primera vez, la luz de fondo indica rojo, toque la luz nuevamente, la luz de fondo indica azul, y cicla en turnos.
• 4. puede garantizar la electricidad segura del usuario, hay un absorbente de picos, puede prevenir efectivamente la interferencia del exterior.
• 5. Adecuado para todo tipo de lámparas con medios (como vidrio, acrílico, plástico, cerámica, etc.).
• 6. modo de cableado: los cables rojo y negro están conectados a "+, -" DC: 5V, 12V-24V entrada, los cables rojo y azul son "+, -" DC: 5V, 12V-24V salida conectados a la tira de luz LED, la cabeza táctil negra está instalada en la parte posterior del espejo.
• Voltaje de trabajo: DC: 5V, 12-24V opcional. Tipo de carga: fuente de luz LED y varios aparatos eléctricos de CC. Potencia de carga: <50W, <100W opcional

Modelo de esta publicación

• Estilo: TQ-301W

Especificaciones técnicas

• Estilo: TQ-301W
• Fabricante: szzijia
• Número de modelo del artículo: Z12
• Está descontinuado por el fabricante: No
• Peso: 0.2 kg
• Dimensiones: Ancho: 8.89 cm, Alto: 7.62 cm, Profundidad: 0.51 cm
