Convertidor de Voltaje Buck Boost PEMENOL 15W 0.5-30V USB

Descripción

*3 modos de alimentación de entrada *Pantalla de tubo digital de 4 bits
*Soporta protección contra cortocircuitos *Soporta protección contra retroceso
*Soporta modo de carga *Alta resolución
*Soporta ajuste de voltaje constante y corriente constante
*Soporta protección contra sobrecorriente
*Soporta protección contra sobrevoltaje
*Soporta protección contra sobrepotencia
*Soporta protección contra sobretemperatura
*Múltiples parámetros pueden mostrarse en secuencia
*Buena opción para electrónica de hobby o reparación electrónica simple
*Gran pequeño medidor de voltaje DC, fuente de alimentación y cargador de batería de corriente constante
Botón
"SELECT" clave: pulsación corta-cambiar entre voltaje, corriente, potencia y pantalla de rueda; pulsación larga-ingresar o salir del modo de calibración
"ON/OFF" clave: pulsación corta-controlar la apertura o cierre del terminal de salida; pulsación larga-establecer la salida predeterminada de encendido en apagado o encendido, pulsación larga por más de 3s para liberar. Mostrar ON significa que hay salida por defecto cada vez que se enciende, y OFF significa que no hay salida por defecto cada vez que se enciende.
1>.Es un módulo de alimentación DC, por lo que no se puede conectar a alimentación AC.
2>.Por favor, no cortocircuite la salida.
3>.'IN-' y 'OUT-' no pueden conectarse juntos, de lo contrario el módulo no puede soportar salida de corriente constante.
4>.Por favor, asegúrese de que la potencia de entrada sea mayor que la potencia de carga.
5>.Por favor, reduzca la potencia de salida si el módulo está caliente.
6>.Gire el potenciómetro CV en sentido antihorario más de 10 vueltas si el voltaje de salida no se puede ajustar.
7>.La corriente de salida no puede mantener un valor fijo. Cambia con la carga. Pero no puede exceder el valor de corriente de salida establecido.

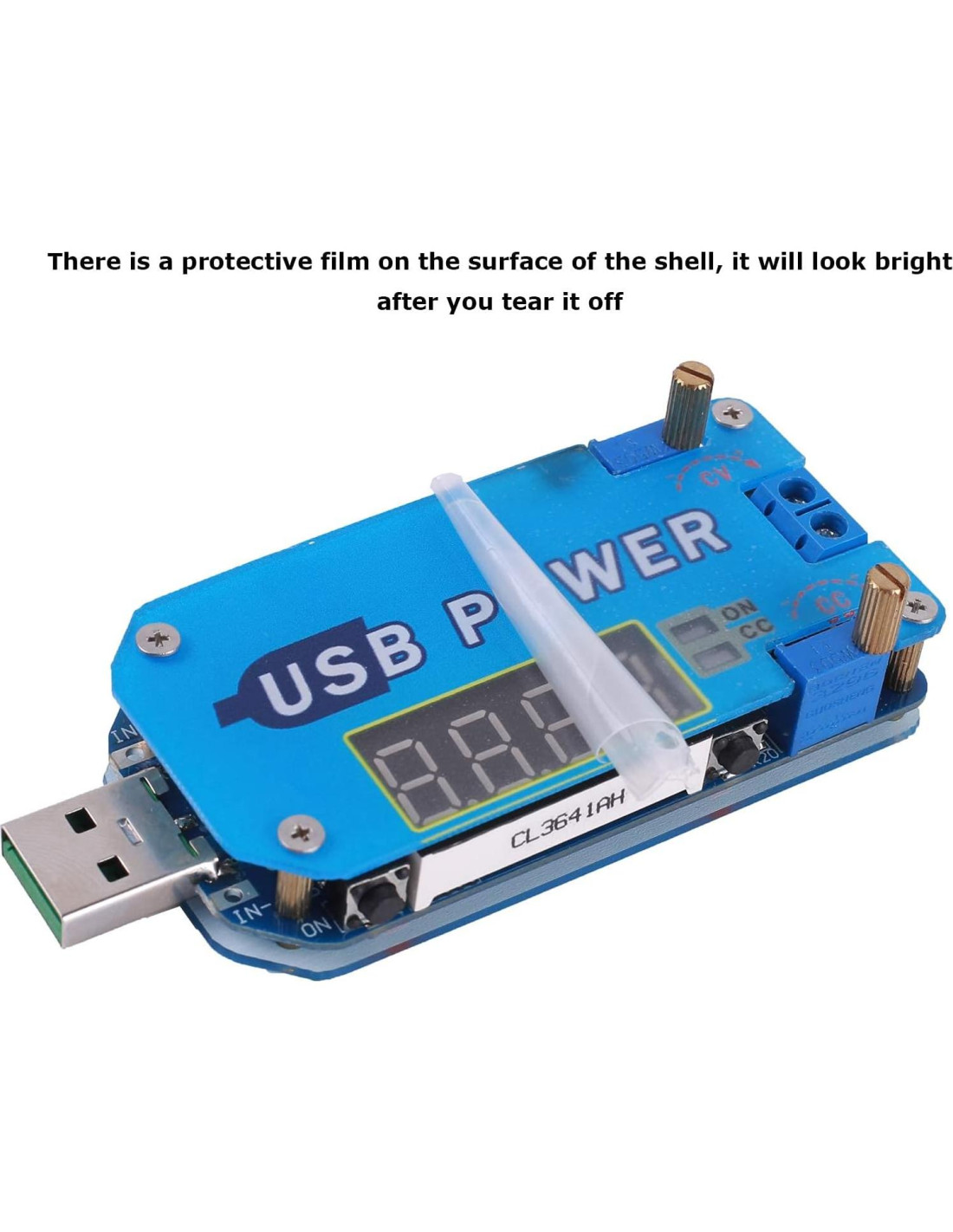

8>.Hay una película protectora en la superficie de la carcasa. Se recomienda despegarla para un efecto más claro.
9>.Por favor, lea el manual de uso y la descripción antes de usar.
1>.Pulsación larga significa que necesita mantener presionado por más de 3 segundos.
2>.Botón Izquierdo: La pulsación larga se utiliza para establecer ON o OFF predeterminado para el próximo encendido en modo de visualización. Pulsación corta para seleccionar si el voltaje de salida está en modo de visualización o como 'Menos -' en modo de calibración.
3>.Botón Derecho: La pulsación larga se utiliza para ingresar o salir del modo de configuración de calibración en modo de visualización o como 'Más +' en modo de calibración. Pulsación corta para cambiar la visualización del voltaje de salida, corriente de salida, potencia de salida o mostrar estos parámetros en secuencia.
4>.Potenciómetro CV: Ajustar el voltaje de salida. Aumentar el voltaje de salida al girar en sentido horario. Por favor, gire el potenciómetro CV 10 vueltas en sentido antihorario si el voltaje de salida no se puede ajustar.
5>.Potenciómetro CC: Ajustar la corriente de salida. Aumentar la corriente de salida al girar en sentido horario. Nota: No mantiene una corriente de salida fija. Cuando la corriente de carga alcanza el valor de corriente establecido, el módulo comienza a fijar este valor de corriente de salida.
6>.LED ON: Indicador de salida verde. Se encenderá cuando haya una salida en el terminal de salida. De lo contrario, está apagado.6>.LED ON: Indicador de salida verde. Se encenderá cuando haya una salida en el terminal de salida. De lo contrario, está apagado.
7>.LED CC: Indicador de salida de corriente constante roja. Entra en estado de corriente constante cuando la corriente de carga alcanza la corriente establecida y el indicador de corriente constante CC se enciende.
8>.Terminal de entrada: Hay tres métodos de entrada:
8.1>. Método 1: USB Tipo A Masculino Estándar. Solo puede ingresar DC 5V.
8.2>. Método 2: USB Micro Femenino. Solo puede ingresar DC 5V.
8.3>. Método 3: almohadillas de soldadura IN+ e IN-. Puede ingresar DC 4.0V-13.0V.
8.4>. Solo se puede elegir un método de entrada.
9>.Terminal de salida: terminal azul KF-301-2P de 5.08mm. Puede salir DC 0.5V-30.0V.
1>.Fuente de alimentación ordinaria
2>.Cargador de batería
3>.Fuente de alimentación para LED
4>.Visualización de voltaje de instrumento
5>.Medidor de prueba
6>.Prueba de circuito
7>.Conversión de energía

Características destacadas

• El Voltaje de Salida Puede Ajustarse Arbitrariamente: El Módulo de Suministro de Energía USB Ajustable utilizado como una fuente de alimentación de escritorio ajustable de entrada USB, el voltaje de salida puede ajustarse arbitrariamente, y el límite de corriente es 0-2A (entrada amplia 4-13V, salida amplia 0.5-30V ajustada arbitrariamente, con protección contra cortocircuitos, el cortocircuito no quema)
• Seguro de Usar: Utilizado como un cable de carga USB, el voltaje de carga y la corriente máxima de carga pueden ajustarse arbitrariamente (cualquier voltaje, con corriente constante, anti-retroceso, que puede satisfacer la carga de la mayoría de las baterías)
• Tres Modos de Alimentación de Entrada: Entrada 1: USB Tipo A Masculino Estándar. Solo puede ingresar DC 5V. Entrada 2: USB Micro Femenino. Solo puede ingresar DC 5V. Entrada 3: almohadillas de soldadura IN+ e IN-. Puede ingresar DC 4.0V-13.0V. Al usar la almohadilla de soldadura para ingresar, tenga cuidado de no conectar los polos positivo y negativo invertidos, y no conectarse a la alimentación AC
• Múltiples Funciones de Protección: protección contra cortocircuitos, sobrecorriente, sobretemperatura, sobrepotencia, protección contra sobrevoltaje, protección anti-retroceso de carga
• Amplia Aplicación: Se utiliza ampliamente en fuente de alimentación ordinaria, cargador de batería, fuente de alimentación para LED, visualización de voltaje de instrumento, contador de prueba, prueba de circuito, conversión de energía. Para más detalles, por favor lea el manual del usuario

Modelo de esta publicación

• Estilo: DC 0.5V-30.0V

Especificaciones técnicas

• Estilo: DC 0.5V-30.0V
• Fabricante: PEMENOL
• Número de modelo del artículo: 13452
• Peso: 0.2 kg
• Dimensiones: Ancho: 6.604 cm, Alto: 10.668 cm, Profundidad: 3.706 cm
