Módulo de Potencia de Cama Caliente DAOKAI 25A 2 Pcs

Descripción

Instrucción: 1. Retire básicamente todos los tornillos exteriores de la caja de control de su Anet A8 2. Tome fotos del cableado de la placa existente 3. Desenrosque dos cables grandes de 12 / 14GA en la placa etiquetada CAMA CALIENTE 4. Atornille estos dos cables en la nueva placa MOSFET etiquetada CAMA CALIENTE 5. Conecte los pequeños cables de puente (blancos) a la placa de control donde 6. acaba de quitar los dos cables y atorníllelos. Nota la 7. polaridad en cada placa. Coincidir ( + ) con ( + ) y ( - ) con ( - ) 8. Encuentre 2 piezas de 6 - 8 pulgadas (15.24 - 20.32 cm) de cable de 12 o 14 AWG 9. Conecte uno de los cables de 6 pulgadas (15.24 cm) a la fuente de alimentación ( + ), atornille. 10. El otro lado al (+) DC en la nueva placa MOSFET. Repita para el cable negativo (-) a (-) 11. muchas personas usan Velcro para asegurar la nueva placa en la parte superior de la caja de control. 12. Vuelva a ensamblar todo 13. cuando esté completo, verá una luz azul activar como señal desde dentro de la caja cuando el calentador de la cama sea activado por la placa de control Característica: 1. Resuelve eficazmente el problema de que la potencia de la cama caliente es demasiado grande y el problema de la corriente de carga 2. Ayuda a las impresoras 3D con placas de control (capaces de un máximo de 15A) a volverse más potentes 3. Con este módulo adicional, la corriente máxima en la placa puede alcanzar 25A Nota: 1. Este módulo bajo la premisa de enfriamiento normal, se encontró que I (Máx) = 25A en situación de trabajo estable, el proceso de uso de la corriente no debe exceder 25A. 2. Si su consumo total de energía es 240W, y tiene una fuente de alimentación de 12V, eso significa que necesita al menos 20A (20x12=240W) El paquete incluye: 2 x Módulo de Cama Caliente 2 x Cable de conexión para señal de entrada 8 x Terminal de prensa fría tipo horquilla

Características destacadas

• Alta Potencia: Se puede conectar a una cama caliente de alta potencia para soportar mayor potencia, lo que es conveniente para el uso de la máquina y reduce el peligro causado por la generación de calor serio.
• Proporcionar protección: Al usar una impresora 3D de cama caliente con fuente de alimentación de 12V que puede causar corriente excesiva en ciertos momentos, con este módulo, puede proteger bien los conectores en la placa de control de quemarse.
• Nota: Si planea usar una cama caliente con su impresora 3D que utiliza una fuente de alimentación de 12V, entonces se recomienda este módulo; de lo contrario, puede causar corriente excesiva y puede quemar los conectores en la placa de control.
• Aplicación: El módulo de potencia de la cama caliente se puede usar tanto en la placa base Chitu como en otras placas base de impresoras 3D abiertas. Puede funcionar con la Anet A8.

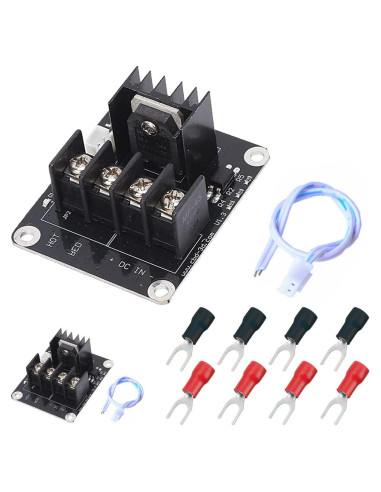

• El paquete incluye: Obtendrá 2 x Módulo de Potencia de Cama Caliente de Alta Potencia y Alta Corriente, 2 x Cable de conexión para señal de entrada, 8 x Terminal de prensa fría tipo horquilla (4xRojo, 4xAzul).

Especificaciones técnicas

• Fabricante: DAOKAI
• País de origen: China
• Número de modelo del artículo: WE-DA-172
• Peso: 0.2 kg
• Dimensiones: Ancho: 8.46 cm, Alto: 8.51 cm, Profundidad: 2.9 cm
