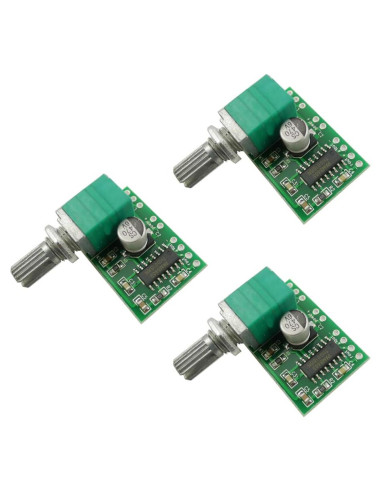

Amplificador de Audio Digital PAM8403 5V 3W x 2 con Potenciómetro

Descripción

Parámetro: Rango de potencia: 5V DC Potencia de salida máxima: 3W x 2 (5V, 4) Dimensiones: 30*20*15 mm (sin incluir el brazo del potenciómetro que sobresale) Eficiencia: 90% Descripción de pines: + OUT_L: Salida en fase del canal izquierdo PGNDL: Tierra de potencia del canal izquierdo -OUT_L: Salida inversa del canal izquierdo PVDDL: Potencia del canal izquierdo MUTE: Entrada de control de silencio (activo bajo) VDD: VDD analógico INL: entrada del canal izquierdo VREF: Fuente de referencia analógica interna, conectar un condensador de bypass de VREF a GND NC: patas vacías INR: entrada del canal derecho GND: tierra analógica SHDN: Control de apagado del sistema (activo bajo) PVDDR: Potencia del canal derecho OUT_R: Salida inversa del canal derecho PGNDR: Tierra de suministro de potencia del canal derecho + OUT_R: Salida en fase del canal derecho Nota: 1. Puede usar el puerto USB en computadoras para proporcionar alimentación de 5V para la placa del amplificador. 2. Potenciómetro con interruptor, puede ajustar el volumen y controlar el interruptor de encendido. 3. Adecuado para productos electrónicos portátiles o a batería, adecuado para uso a largo plazo. 4. Asegúrese de que el voltaje de funcionamiento sea inferior a 5.5V, de lo contrario, el módulo se dañará. 5. Sin protección contra polaridad inversa, lo que significa que el módulo se quemará si los cables están conectados incorrectamente. 6. Tenga en cuenta que NO conecte el dispositivo a la fuente de alimentación cuando haya conectado el altavoz, de lo contrario, el módulo se destruirá. El paquete incluye: 3 x PAM8403 Mini 5V Placa de Amplificador de Audio Digital

Características destacadas

• La placa de amplificador de potencia PAM8403 es un pequeño chip amplificador digital que enfatiza las ventajas del chip digital.
• El circuito de la placa de amplificador de potencia acepta la configuración razonable. Con interruptores, potenciómetros, y puede ajustar el volumen, lo que es flexible y conveniente. El filtrado de rendimiento se mejoró a 470 UF, hoja de fibra óptica de 1.6 mm. La eficiencia puede alcanzar más del 90%, puede usar la fuente de alimentación USB de 5 V de la computadora.
• Rango de alimentación: 5V DC; Rendimiento más bajo: 3W * 2; Dimensiones: 30 x 20 x 15 mm (sin incluir el brazo del potenciómetro que sobresale).
• Protección incorporada: Este amplificador de potencia de 3 W + 3 W de alta fidelidad, circuito de supresión de ruido integrado.
• Configuración adecuada: El potenciómetro toma el cuerpo original en sentido antihorario, y el potenciómetro con el interruptor en sentido horario puede separar directamente la energía, el circuito que utiliza la configuración periférica más adecuada.

Especificaciones técnicas

• Fabricante: Ferwooh
• País de origen: China
• Número de modelo del artículo: PAM8403
• Peso: 0.2 kg
• Dimensiones: Ancho: 8.01 cm, Alto: 5.99 cm, Profundidad: 0.79 cm
